Spis treści
- Jak działa EGR i po co jest w silniku
- Najczęstsze objawy awarii EGR
- Co sprawdzamy podczas diagnostyki
- Wpływ EGR na DPF, AdBlue i SCR
- Błędy w ECU i przykłady usterek
- Kiedy naprawa, a kiedy rozwiązanie programowe
- Peugeot BlueHDi, Citroen BlueHDi i typowe zgłoszenia
- Wałbrzych i Dolny Śląsk – lokalna pomoc
Jak działa EGR i po co jest w silniku
EGR, czyli układ recyrkulacji spalin, kieruje część spalin z powrotem do dolotu. Celem jest obniżenie temperatury spalania i ograniczenie powstawania tlenków azotu. W praktyce zawór EGR otwiera się i zamyka zależnie od warunków pracy silnika. ECU decyduje, kiedy potrzebna jest recyrkulacja, a kiedy dolot powinien otrzymać głównie świeże powietrze.
W nowoczesnym dieslu EGR nie jest już prostym zaworem działającym mechanicznie. Występują zawory sterowane elektrycznie lub podciśnieniowo, chłodnice EGR, klapy, czujniki temperatury i ciśnienia, przepływomierze oraz złożone strategie sterowania. Sterownik porównuje oczekiwany przepływ powietrza z rzeczywistymi odczytami i potrafi wykryć, że zawór nie domyka się, nie otwiera, zacina albo działa z opóźnieniem.
Problem polega na tym, że przez EGR przepływają spaliny zawierające sadzę i opary oleju z odmy. Z czasem w dolocie tworzy się nagar. Warstwa osadu może ograniczać przepływ, blokować ruch zaworu i zmieniać parametry pracy silnika. W autach jeżdżących głównie po mieście, na krótkich dystansach i przy niskich temperaturach problem może narastać szybciej.
Najczęstsze objawy
Najczęstsze objawy awarii EGR to szarpanie przy przyspieszaniu, nierówna praca na biegu jałowym, chwilowy brak mocy, dymienie, wyższe spalanie, kontrolka silnika oraz zapisane błędy w ECU. Kierowcy często opisują to jako „mułowate auto”, „dziurę w gazie”, „falowanie obrotów” albo „brak reakcji na pedał przy niskich obrotach”.
Jeżeli EGR zacina się w pozycji otwartej, do silnika trafia zbyt dużo spalin wtedy, gdy potrzebne jest świeże powietrze. Auto może dymić, słabo przyspieszać i pracować nierówno. Jeżeli zawór pozostaje zamknięty, silnik może pracować pozornie normalnie, ale sterownik widzi niezgodność przepływu i zapisuje błąd. W obu przypadkach nieprawidłowe działanie wpływa na spalanie, temperatury i ilość sadzy.
Do objawów pośrednich należy częstsze wypalanie DPF. Gdy spalanie jest mniej czyste, filtr cząstek stałych szybciej gromadzi sadzę. Kierowca może zauważyć pracę wentylatorów po zgaszeniu silnika, wyższe chwilowe spalanie, zapach rozgrzanego układu wydechowego albo krótsze odstępy między regeneracjami. Nie zawsze winny jest sam DPF. Często DPF pokazuje tylko skutek problemu z EGR, wtryskiem, dolotem lub turbosprężarką.
Objawy, które łatwo pomylić z inną usterką
Awaria EGR może przypominać problem z przepływomierzem, nieszczelnością dolotu, turbosprężarką, wtryskiwaczami albo zapchanym DPF. Dlatego nie wystarczy powiedzieć, że auto dymi i wymienić zawór. Warto sprawdzić, czy przepływ powietrza zgadza się z oczekiwaniami sterownika, czy zawór wykonuje ruch, czy nie ma nieszczelności, czy klapy dolotowe działają prawidłowo i czy czujniki pokazują logiczne wartości.
W wielu przypadkach kierowca trafia do warsztatu dopiero po kilku próbach naprawy. Wymieniono przepływomierz, wyczyszczono DPF, skasowano błędy, a problem wrócił. Dobra diagnostyka EGR polega na sprawdzeniu całego układu oddychania silnika, a nie tylko jednego elementu.

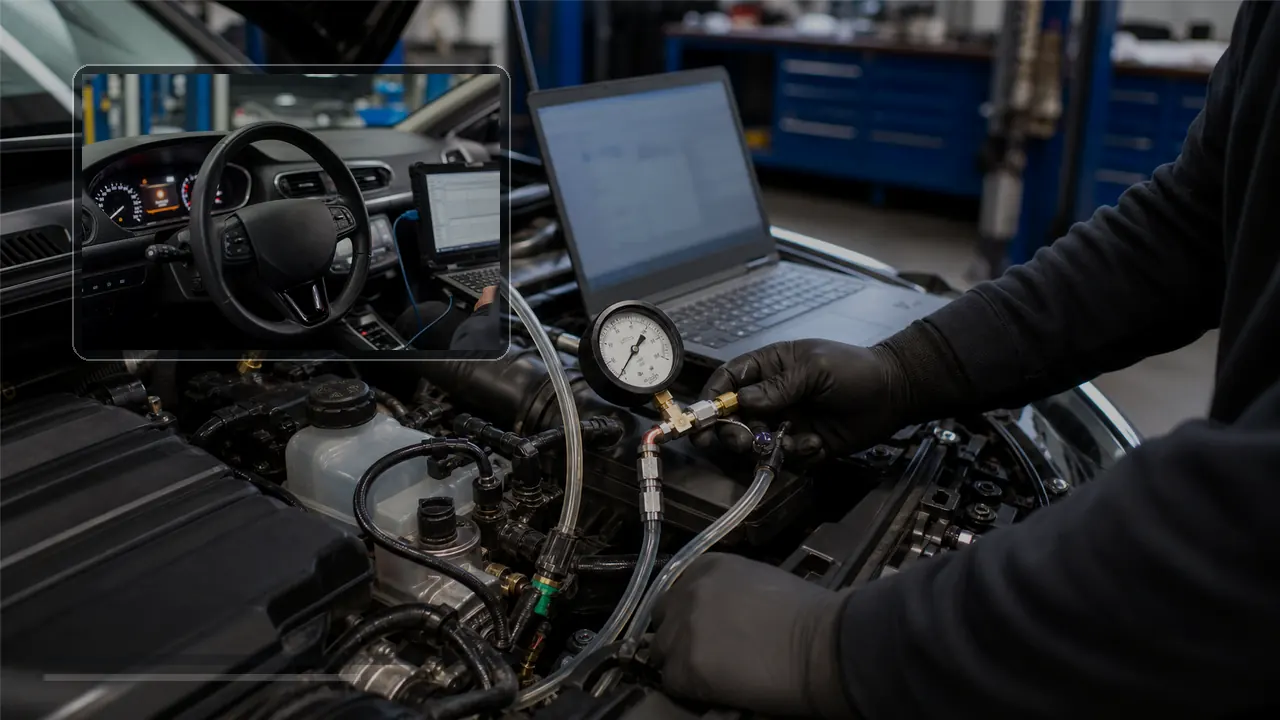

Co sprawdzamy podczas diagnostyki
Diagnostykę zaczynamy od odczytu błędów w ECU. Interesują nas usterki zaworu EGR, przepływu powietrza, ciśnienia doładowania, temperatur, DPF, czujników różnicy ciśnień, a w autach z SCR także usterki AdBlue i NOx. Ważne jest, czy błąd jest aktywny, czy sporadyczny, kiedy powstał i w jakich warunkach.
Następnie sprawdzamy parametry rzeczywiste. Porównujemy pozycję zadaną i rzeczywistą EGR, masę powietrza, ciśnienie doładowania, temperatury spalin, obciążenie silnika i status regeneracji DPF. W testach aktywacyjnych można sprawdzić, czy zawór reaguje na polecenia sterownika. Jeżeli EGR ma napęd elektryczny, obserwujemy jego pozycję i stabilność pracy. Jeżeli układ jest podciśnieniowy, sprawdzamy podciśnienie, elektrozawory i przewody.
Oględziny mechaniczne obejmują dolot, przewody, chłodnicę EGR, okolice zaworu, nieszczelności, ślady sadzy i wycieki płynu chłodzącego. Chłodnica EGR może pękać lub rozszczelniać się, co prowadzi do ubytku płynu, białego dymu, zapachu spalin w układzie chłodzenia albo trudnych do zdiagnozowania objawów. W razie potrzeby sprawdzamy też stan klap wirowych, przepustnicy gaszącej i czystość kolektora dolotowego.
Diagnostyka EGR a jazda próbna
Część usterek EGR ujawnia się dopiero podczas jazdy. Na postoju zawór może reagować poprawnie, ale pod obciążeniem zacina się, działa z opóźnieniem albo nie osiąga wymaganej pozycji. Dlatego jazda próbna z podglądem parametrów jest bardzo przydatna. Widzimy wtedy, czy przy przyspieszaniu masa powietrza rośnie logicznie, czy ciśnienie doładowania jest stabilne i czy sterownik nie próbuje korygować pracy silnika ponad normę.
W autach z DPF i AdBlue jazda próbna pomaga również ocenić, czy problem EGR nie wpływa na proces oczyszczania spalin. Jeżeli temperatury są zbyt niskie, sadzy przybywa zbyt szybko albo czujnik NOx pokazuje nietypowe wartości, sama wymiana zaworu może nie wystarczyć. Trzeba spojrzeć na cały układ.
Czyszczenie, wymiana i kontrola dolotu
Przy EGR często pojawia się pytanie, czy wystarczy czyszczenie. Odpowiedź zależy od stanu elementu. Jeżeli zawór jest zabrudzony, ale mechanicznie sprawny i reaguje na polecenia, czyszczenie może pomóc. Jeżeli napęd jest uszkodzony, zawór ma luzy, zacina się mimo usunięcia nagaru albo elektronika nie komunikuje się z ECU, potrzebna może być wymiana. Ważne jest także to, co dzieje się za zaworem. Mocno zabrudzony kolektor dolotowy, zatkana przepustnica gasząca albo nieszczelne przewody mogą powodować podobne objawy nawet po założeniu sprawnego EGR.
Dlatego przy poważniejszych przypadkach oglądamy dolot szerzej. Sprawdzamy, czy nagar ogranicza przekrój kanałów, czy klapy pracują swobodnie, czy nie ma wycieków oleju z przewodów doładowania i czy przepływomierz pokazuje wartości zgodne z pracą silnika. Dopiero po takim sprawdzeniu wiadomo, czy wystarczy jedna czynność, czy potrzebny jest szerszy zakres naprawy.
Wpływ EGR na DPF, AdBlue i SCR
EGR, DPF i AdBlue pracują w jednym środowisku, choć pełnią różne zadania. EGR wpływa na proces spalania, DPF zatrzymuje sadzę, a układ SCR z AdBlue redukuje tlenki azotu. Jeżeli EGR działa nieprawidłowo, zmienia się skład spalin, ilość sadzy, temperatura i warunki pracy katalizatorów. To może pośrednio wpływać na częstotliwość wypalania DPF i odczyty czujników NOx.
Przykład: zawór EGR jest stale uchylony. Silnik dostaje mniej świeżego powietrza, spalanie jest gorsze, rośnie dymienie i szybciej przybywa sadzy w DPF. Kierowca widzi problem z filtrem, ale przyczyna zaczyna się wcześniej. Jeżeli w takiej sytuacji ktoś tylko czyści DPF, a nie rozwiązuje problemu EGR, filtr może szybko ponownie się obciążyć.
Drugi przykład: EGR nie otwiera się wtedy, gdy powinien. Temperatura spalania i ilość NOx mogą wzrosnąć, a czujnik NOx w układzie SCR zaczyna pokazywać wartości, które sterownik interpretuje jako problem redukcji. W autach BlueHDi może to prowadzić do błędów związanych z AdBlue, choć sama pompa AdBlue działa poprawnie. Dlatego diagnostyka SCR i diagnostyka EGR czasem muszą iść razem.
EGR a usuwanie AdBlue
Zdarza się, że klient pyta jednocześnie o usuwanie EGR i usuwanie AdBlue. Przyczyną jest zwykle kilka komunikatów naraz: kontrolka silnika, komunikat UREA, błąd P204F, błąd P20E8, problem z DPF i brak mocy. W takiej sytuacji najgorszym rozwiązaniem jest podejmowanie decyzji na ślepo. Trzeba ustalić kolejność problemów.
Może się okazać, że nieszczelność dolotu zaburza spalanie, EGR pracuje poza zakresem, DPF ma zbyt duże obciążenie, a układ SCR tylko reaguje na nieprawidłowe warunki. Może być też odwrotnie: EGR jest sprawny, a główny problem to czujnik NOx lub pompa AdBlue. Dopiero po uporządkowanej diagnostyce wiadomo, czy naprawa jednego układu rozwiąże pozostałe objawy.
Błędy w ECU i przykłady usterek
ECU zapisuje błędy na podstawie porównania danych oczekiwanych z rzeczywistymi. Jeżeli sterownik oczekuje określonego przepływu przez EGR, a masa powietrza wskazuje coś innego, pojawia się kod usterki. Jeżeli zawór nie osiąga wymaganej pozycji, również zostaje zapisany błąd. Jeżeli problem wpływa na DPF albo SCR, w pamięci mogą pojawić się dodatkowe kody, które utrudniają szybką ocenę.
Przykładowa usterka: samochód szarpie przy niskich obrotach i dymi na czarno. W sterowniku są błędy EGR oraz podwyższone zapełnienie DPF. Po sprawdzeniu okazuje się, że zawór zacina się w pozycji otwartej, a dolot jest mocno zabrudzony nagarem. W takiej sytuacji samo wypalenie DPF nie wystarczy. Trzeba usunąć przyczynę zwiększonego zadymienia.
Inny przykład: auto ma komunikat AdBlue, błąd P204F i jednocześnie zapisane odchylenie przepływu EGR. Czujnik NOx pokazuje wysokie wartości, ale dopiero analiza parametrów ujawnia, że silnik pracuje w nieprawidłowych warunkach spalania. Wtedy naprawa AdBlue bez sprawdzenia EGR może nie dać trwałego efektu.
Kiedy naprawa, a kiedy rozwiązanie programowe
Naprawa EGR jest właściwa w większości aut używanych na drogach publicznych. Może obejmować czyszczenie zaworu i dolotu, wymianę zaworu, naprawę podciśnienia, wymianę elektrozaworu, uszczelnienie przewodów, naprawę chłodnicy EGR albo adaptację po montażu części. W wielu przypadkach przywrócenie prawidłowego ruchu zaworu poprawia kulturę pracy silnika i ogranicza obciążanie DPF.
Rozwiązanie programowe, czyli usuwanie EGR w rozumieniu zmiany strategii sterowania, jest tematem wymagającym ostrożności. Decyzję trzeba dopasować do przeznaczenia pojazdu i obowiązujących przepisów. Nie jest to pierwsza czynność przy każdym błędzie, nie zastępuje oceny mechanicznej i nie rozwiązuje automatycznie problemów z dolotem, DPF, AdBlue czy wtryskiem paliwa.
W pojazdach specjalnych, roboczych, przeznaczonych do pracy poza drogami publicznymi albo w innych uzasadnionych przypadkach można rozmawiać o innym zakresie działań. Nadal jednak najpierw sprawdzamy, czy silnik jest zdrowy, czy turbo pracuje prawidłowo, czy DPF nie jest przeciążony, czy czujniki podają logiczne dane i czy ECU nie ma innych aktywnych usterek. To zabezpiecza klienta przed sytuacją, w której rozwiązanie jednego problemu odsłania kolejne zaniedbania.
EGR i chip tuning
Chip tuning ma sens tylko wtedy, gdy silnik jest sprawny. Jeżeli EGR zacina się, DPF jest przeciążony, AdBlue zgłasza komunikat UREA, a ECU ma aktywne błędy, najpierw trzeba uporządkować diagnostykę. Podnoszenie mocy w aucie z problemami układu dolotowego lub oczyszczania spalin może nasilić objawy i utrudnić późniejszą naprawę.
Dlatego w praktyce usługa Chip tuning Wałbrzych powinna być poprzedzona kontrolą parametrów. Sprawdzamy doładowanie, dawki paliwa, temperatury, stan DPF, pracę EGR i ewentualne błędy SCR. Dopiero sprawny samochód jest dobrym kandydatem do bezpiecznej, rozsądnej kalibracji.
Peugeot BlueHDi, Citroen BlueHDi i typowe zgłoszenia
W samochodach Peugeot BlueHDi i Citroen BlueHDi układ EGR współpracuje z DPF i AdBlue. W modelach takich jak Peugeot 308, 508, 3008, 5008, Partner, Expert oraz Citroen C3, C4, C5 Aircross, Berlingo czy Jumpy objawy EGR mogą mieszać się z komunikatami SCR. Kierowca zgłasza brak mocy, kontrolkę silnika, komunikat UREA, częste wypalanie DPF albo odliczanie kilometrów AdBlue.
Nie zawsze oznacza to kilka niezależnych awarii. Czasem jedna usterka powoduje łańcuch reakcji. Nieszczelny dolot, zacinający się EGR albo zabrudzony kolektor mogą zmieniać spalanie, zwiększać ilość sadzy i wpływać na temperatury. Sterownik widzi nieprawidłowe dane i zapisuje kolejne błędy. Dlatego w autach BlueHDi warto diagnozować systemowo, a nie wymieniać części po kolei.
Właściciele aut PSA często trafiają też z błędami AdBlue, takimi jak błąd P20E8 lub błąd P204F. Jeżeli w tym samym czasie w ECU są odchylenia EGR lub DPF, trzeba sprawdzić powiązania. Z tego powodu przy takich autach warto sprawdzić Naprawa AdBlue Peugeot i Citroen oraz Naprawa AdBlue Wałbrzych. Pomagają one odróżnić przyczynę awarii od komunikatu, który pojawia się na desce rozdzielczej.
Wałbrzych i Dolny Śląsk – lokalna pomoc przy EGR
Warsztat w Wałbrzychu ma dobre warunki do diagnostyki aut, które jeżdżą po mieście, pod górę, na krótkich trasach i w zmiennych warunkach. Takie użytkowanie sprzyja odkładaniu nagaru, częstszym regeneracjom DPF i problemom z układem dolotowym. W praktyce wiele aut z Dolnego Śląska nie ma jednej spektakularnej awarii, tylko kilka mniejszych problemów nakładających się na siebie.
Do warsztatu trafiają kierowcy z Wałbrzycha, Świebodzic, Boguszowa-Gorc, Jedliny-Zdroju, Szczawna-Zdroju, Świdnicy, Kamiennej Góry i okolic. Najczęściej zgłaszają brak mocy, kontrolkę silnika, dymienie, częste wypalanie DPF, komunikat UREA albo powracające błędy po skasowaniu. Przy takich objawach zaczynamy od diagnostyki, nie od gotowej tezy.
Jeżeli temat dotyczy EGR, kierujemy do usługi Usuwanie EGR Wałbrzych. Jeśli w aucie pojawia się także komunikat AdBlue, warto sprawdzić Usuwanie AdBlue Wrocław jako osobną podstronę dla klientów z regionu oraz Naprawa AdBlue Wałbrzych dla kierowców, którzy chcą przywrócić sprawność układu SCR.
Dodatkowy materiał o zaworze EGR
Jeżeli problem dotyczy recyrkulacji spalin, możesz porównać objawy z opisem Szopkar dotyczącym usługi wyłączenie zaworu EGR.
